Sistema de análisis de gases extractivo y control de emisiones

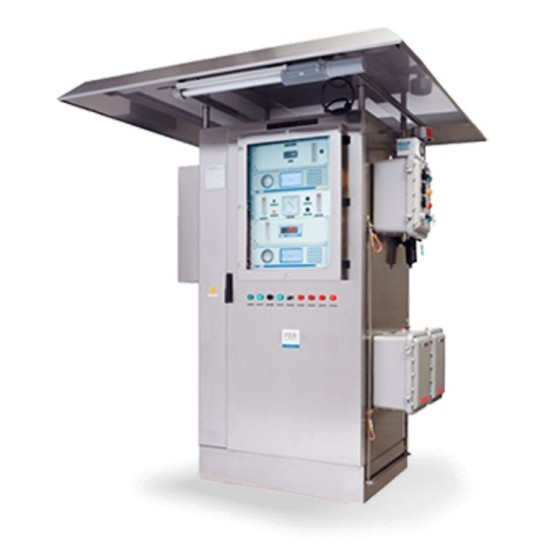

Los dispositivos están contenidos en cuadros de distribución con un grado de protección mecánica que se puede personalizar a partir de IP 54 a IP 65. Están equipados con sistemas de refrigeración y / o calefacción. Están completamente ensamblados y probados en nuestra sede, listos para la puesta en marcha. Podemos suministrar cableado neumático interno en tubo flexible o rígido.

Técnicos especializados y multilingües pueden realizar la puesta en marcha y el mantenimiento en cada país.

DESCRIPCION
El enfoque general se basa en el principio de que los sistemas de alarma internos adecuados deben garantizar la confiabilidad y seguridad del sistema de análisis y que la instrumentación no está dañada. Si incluso un solo componente del sistema tiene un funcionamiento irregular, lo que puede afectar su seguridad o precisión, el diseño del sistema asegura que la bomba de succión esté bloqueada y que se active un contacto y una señal luminosa; Las "alarmas" y fallas de los analizadores se transmiten a la adquisición de datos de una PC remota.
Los sistemas pueden diseñarse proporcionando la posibilidad de tomar el gas escaneado desde diferentes puntos de muestreo (hasta 4); a través de un PLC, se activan algunas válvulas solenoides de acero inoxidable, si es necesario, se colocan en cajas de acero inoxidable calentadas a 180 ° C cuando es necesario no condensar el producto de combustión.
Es posible crear diferentes tipos de sistemas de comunicación entre el sistema de análisis y la supervisión del sistema: más comúnmente, a través de un arnés de cableado digital analógico completo o mediante redes locales (LAN) con estándares OPC y Modbus TCP.
Se pueden diseñar, producir y poner en servicio diferentes sistemas de análisis completos. Todos los sistemas están diseñados en función de las necesidades del cliente individual y las características del sistema a monitorear.

Todos los sistemas están construidos de acuerdo con la normativa internacional vigente (por ejemplo, EN61010-1 para Europa y UL508A para EE. UU.).

COMPONENTES PRINCIPALES
Sondas para extracción de muestras con filtro de carburo de silicio calentado o filtro de acero. Están disponibles cartuchos de filtro con diferentes grados de retención y ejecuciones con protección eléctrica para las zonas ATEX 1 y 2. Las sondas se pueden suministrar (además de la conexión estándar para la línea calentada) tanto con una entrada para retrolavado como para calibración dinámica .
Analizadores multigas infrarrojos para el análisis de CO-NOx-SO2-CH4-CO2 mod. Enox II y doble trayectoria óptica, posiblemente calentada, para la medición de HCl y NH3.
Líneas para transporte de muestras calentadas con regulador de temperatura con longitud de hasta 100 metros. También disponible en versión para ZONA 1 y 2 hasta 3 tubos internos.
Analizadores de oxígeno extractor de óxido de circonio mod. E705.
Enfriadores de gas con efecto compresor o Peltier con drenaje continuo de condensado e intercambiador de calor en acero inoxidable, teflón o vidrio.
Analizadores de TOC de ionización de llama (FID) para el análisis de hidrocarburos totales, disponibles en 3 soluciones.
Filtración fina de calor y frío con detector de condensado.
Medidores de polvo in situ con principio electrodinámico.
Control de calibración, autoalineamientos y escaneos con electroválvulas, también para altas temperaturas. Las lógicas son gestionadas por PLC, así como la digitalización de las señales analógicas y de alarma que se envían al sistema de adquisición de datos DAS-DAC.
Convertidores de alta temperatura para la conversión de NO2 y NH3 a NO.
Células electroquímicas para la medición de CO-NO-O2
